OS-8 固定式电磁环境在线监测系统是针对移动通信基站、输变电工程、广播电视发射塔、雷达、高铁及环境质量点等电磁环境 的长时间在线监测的需求设计，具有固定架设、自动监测、实时数据上传、在线数据发布等特点。用于环保、电力、移动通信等行业的 电磁环境、辐射环境在线监测，监测数据公示、监测数据统计分析、电磁环境、辐射环境趋势预测及评估，搭建与公众沟通及科普宣传  的平台，树立良好的企业形象，推动相关产业的发展，营造良好的生态环境。

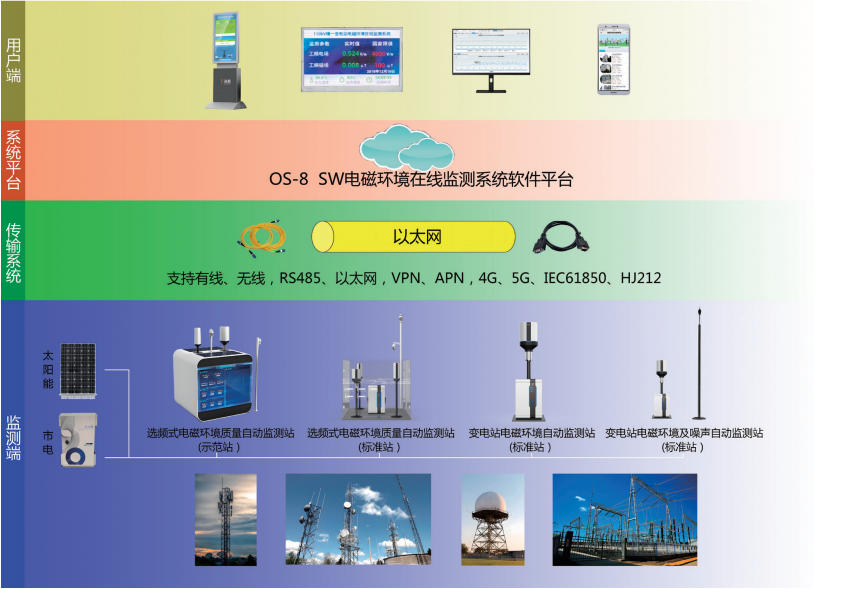

       系统由多个电磁环境监测子站、监控中心及数据公示平台组成，其中：

       监测子站由电磁环境监测仪、数据采集传输仪及供电系统组成。电磁环境监测仪用于监测环境电磁环境，数据采集传输仪采集 电磁环境监测仪的监测数据，通过无线或有线通信方式传输到远程的监控中心。

       监控中心由服务器、网络设备及电磁环境在线监测系统软件平台组成，系统软件获取多个监测子站的监测数据，进行存储、数据处 理、统计，客户端及服务器端实时发布数据，对监测子站及公示显示屏进行管理。

       数据公示平台包括公示显示屏、网页、手机APP 和微信公众端，公示显示屏根据需要可以选择一个或多个户外LED 显示屏或高 清液晶显示屏，从监控中心获取监测数据，发布单个站点或多个站点的监测数据，播放视频、动画及文字等进行电磁环境、绿色变电 站、绿色基站等相关的科普宣传。同时可以通过网页的方式对内部人员或公众发布监测数据以及进行科普宣传。

OS-8固定式电磁环境在线监测系统是一套集电磁环境监测、无线传输、数据公示及科普宣传等多项功能于一体的电磁环境监测及公示整体解决方案。

        ● 输变电工程电磁环境监测及宣传；

        ● 电磁环境质量点监测及绿色电磁环境科普宣传；

        ● 广播电视发射设施及雷达电磁环境监测及研究。

       按照应用场景分为变电站电磁环境自动监测站以及电磁环境质量自动监测站，其中电磁环境质量自动监测站分为示范站和标准站。

◆选频式监测，频谱实时上传

OS-8 选频式电磁环境在线监测包括低频电磁场监测20Hz-100kHz，中短波电磁场监测100kHz-30MHz，广播磁场100kHz-300MHz、射频电场监测30MHz-6GHz。同步监测，频谱实时上传监控平台。

◆分频段监测，确定电磁环境源及贡献

按照工频电场、工频磁场、中波电场、中波磁场、短波电场、短波磁场、广播磁场、广播电场、运营商（移动、联通、电信）、不同代通信（2G、3G、4G、5G）等分频段监测。清晰展示不同辐射源的电磁环境状况以及对总场强的贡献。

◆全频段监测，电场、磁场分别监测

电场监测分为20Hz-1kHz、1kHz-100kHz、100kHz-400kHz、400kHz-3MHz、3MHz-30MHz、30MHz-6GHz等几个频段，磁场监测分为20Hz-1kHz、1kHz-100kHz、100kHz-400kHz、400kHz-3MHz、3MHz-30MHz、30MHz-138MHz频段，实现了完整的全频段的覆盖，电场和磁场分别监测，满足目前大多数环境电磁频谱监测的需求。

◆频谱分析，准确无干扰

使用非选频式宽带电磁环境监测仪测量，经常会遇到中波畸变，或者供电线或数据线的干扰，使得测量值会明显大于真实值，对于环境中偶发的无线信号干扰也无法解释。通过频谱分析，确定各个频点的场强，不再有中波畸变，供电线干扰等问题，捕捉到偶发的信号，确认其影响，准确无误的监测。

多用户端支持：

● 支持WEB 端数据浏览及操作；

● 支持手机APP (安卓、IOS)端、微信公众端数据浏览；

分层权限管理：

● 可以建立及管理多层级站点、用户，可按所需逻辑建立目 录级，如省市县或监测区、监测点、监测站等；

● 用户自定义角色，并灵活分配该角色的权限，用户转移、用户禁用功能；

丰富直观数图展示：

● 趋势曲线展示，用于查看监测数据时域变化趋势及站点 数据，支持光标数据读取，可随意拖动时间段显示，并可 随时输出数据截图至图片或PDF 文档；

● 不同辐射源独立识别、计算场强值并展示，支持用户自定  义频段监测，可手动开启或关闭显示不同监测数据曲线；

● 频谱图展示功能，支持加入《GB8702-2014  电磁环境控制 限值》限值曲线按频点限值自动比对；

● 支持重点区域内密集站点实时监测数据等值线图绘制；

● 可查询历史数据并展示热力图；

● LCD 广告机APP 数据发布展示，支持数据、趋势曲线、宣传 视频；

站点展示：

● 展示所有监测站点在线状态以及实时监测数据、超限事 件、告警事件；

● 相近区域监测站点聚合显示；

● 可快捷跳转至站点详情页面、实时数据页面、频谱数据页 面，方便多站点及不同详细数据的查询；

全面专业数据分析统计：

● 历史数据自动数据补发功能；

● 支持任一时间段内的实时数据、 一分钟数据、6分钟RMS 值、小时 统计数据、日统计数据、月统计数据、年统计数据表打印及下载  功能；

● 支持查询任意站点、任意时间段统计场强功能，包括(E95、E80、 E50、E5、方差等);

● 支持电磁环境质量指数(参考水平)分析、电磁辐射水平贡献占 比分析、GB8702-2014  评价结果分析功能；

● 数据比对功能，可检索同一站点或不同站点在某一时间段内的 监测数据曲线进行对比分析；

便捷站点管理：

● 子站调试功能，平台支持可远程设置子站重启、探头重启、限值设置等功能；

● 融合实时在线GIS,支持全景地图及卫星地图，支持实时地图上显示监测站点位置；

● 监测数据、监测设备异常告警及自动、手动审核处理功能；

● 数据捕获率功能，系统可查询监测站点每日6分钟数据及实时数据获取总数和总数获取率，可检索站点任一时间段内的数据捕获率；

多平台兼容：

● 平台兼容Windows、Linux  操作系统；

● 平台兼容纯国产平台(国产麒麟 Kylin V10、达梦数据库、东方通 中间件)

● 预留数据接口，系统平台可为第三方系统接入提供实时监测数据接口；

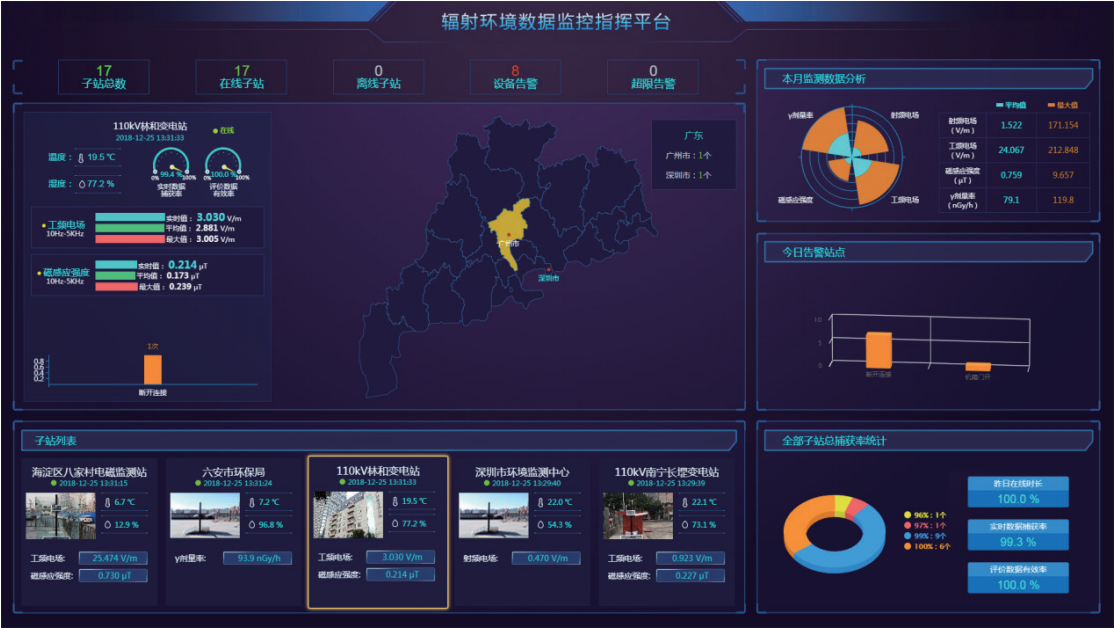

软件用户界面功能简介
